5- Les autres PGM du passé
Les PGM vues sur les prototypes, les Famas F1 de pré-série ou les variantes commerciales.
LES DIFFÉRENTES PGM
Préambule
Ici, je vais mettre toutes les PGM que j'ai pu voir sur les différentes variantes et prototypes de Famas pour finir de compléter ce tour d'horizon des PGM de Famas "militaires".
A part la PGM pour montage d'optique ou j'ai un doute, aucune n'a donc été retenue pour nos Armées.
5- Les autres PGM du passé
5.1- Les PGM des Prototypes du F1.
Si vous voulez en savoir plus sur les prototypes, cf le sujet kivabien.
Même si la PGM du prototype A2 semble identique, le bipied et le Famas par lui-même sont encore assez loin de ressembler à la silhouette du Famas F1. Du coup je n'en parlerais pas ici.
C'est à partir du prototype A3 que je trouve les prototypes ressemblant à la silhouette du Famas F1.

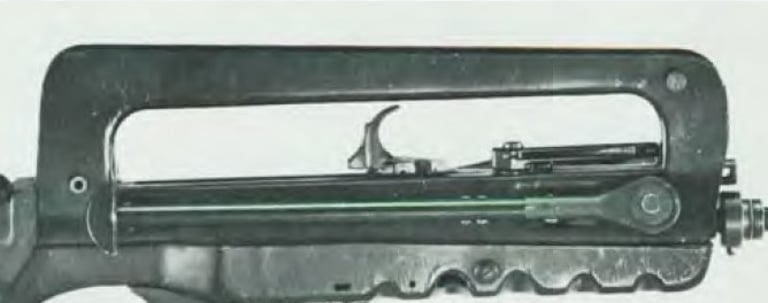

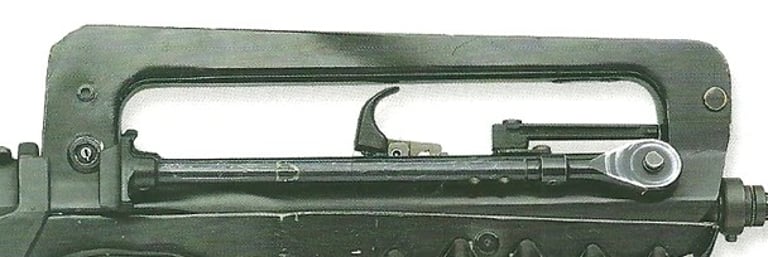

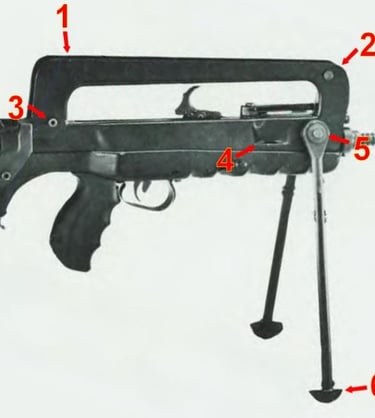

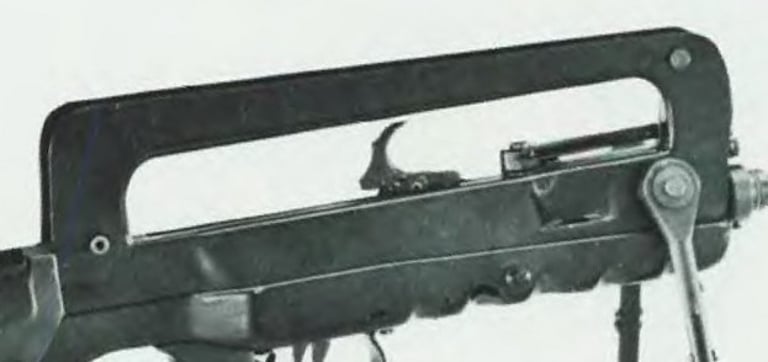

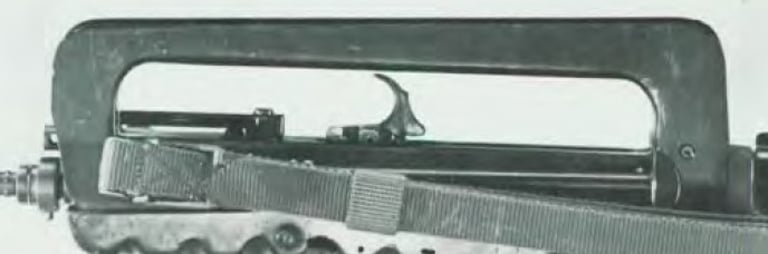

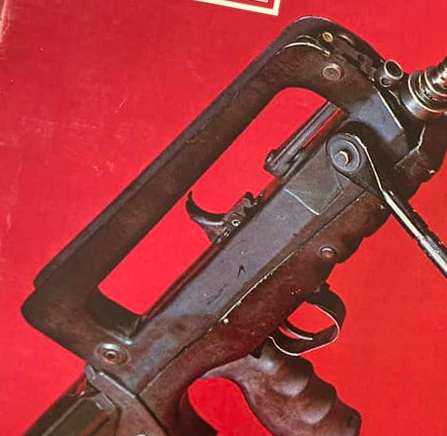

La PGM du prototype A3 est la seule parfaitement identifiée dans les livres:

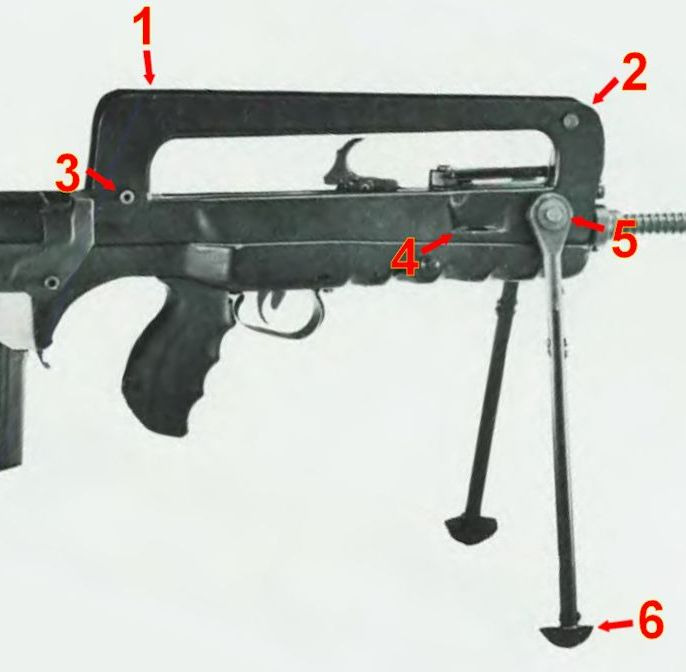

Les points remarquables:
Le haut de la PGM est entièrement incliné. Ça restera le cas sur la 1ère génération de PGM de F1 d'ailleurs. Donc pas de plat horizontal sur la moitié arrière de la PGM.
L'avant possède un fort arrondi aussi. Notez que le tampon en caoutchouc est présent uniquement à droite sur ce prototype.
Il n'y a pas d’œillet de goupille qui sert à sa sécurisation.
La PGM possède un renfoncement pour mieux positionner le pouce lors de la prise en main du Famas.
La fixation du bipied est primitive mais il y a déjà le "téton" de fixation de la sangle.
Le pied de la branche de bipied est en forme de demi-lune.
Maintenant voici d'autres protoypes de PGM que j'ai classé dans un ordre qui pourrait être chronologique mais ce n'est que spéculation de ma part, sachez-le. Je ne saurais vous dire de quel prototype cela correspond.
Petite évolution sur le prototype A3:
Apparition des œillets de goupille à l'arrière.
Il y a 2 tampons de caoutchouc et cette fois, ils sont situé au même endroit que sur le modèle de série de F1.
La PGM et le bipied évoluent:
A l'arrière, au-dessus de la goupille, on voit comme un rivet.
Le renfoncement pour le pouce disparait. A la place on a un renfoncement pour que les rivets de la branche de bipied ne cognent pas sur la PGM.
Les branches de bipied ont quasiment leur forme définitive.
Presqu'identique à celle du dessus, sauf que:
A l'arrière, le "rivet" est remplacé par un petit renfoncement arrondi.

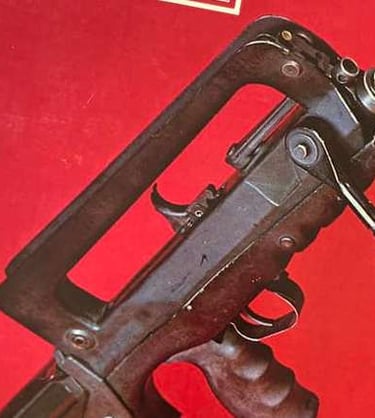

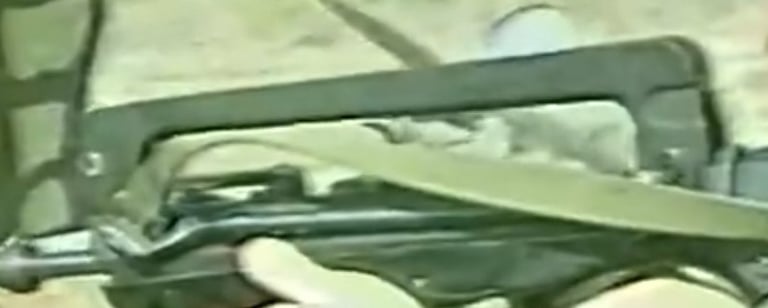

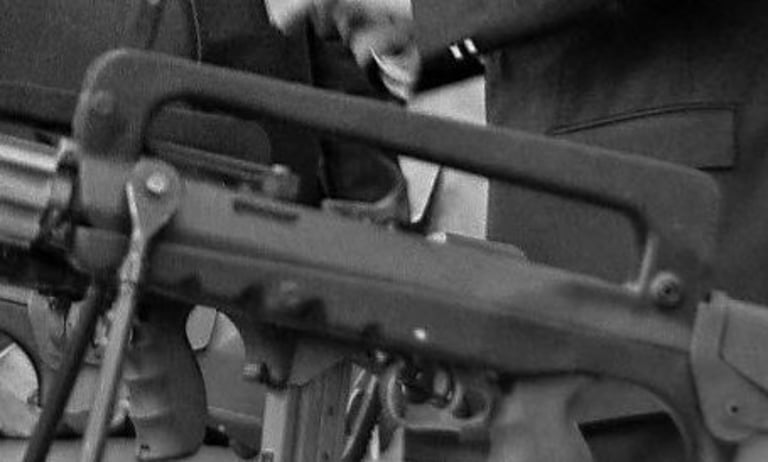

Vu sur la vidéo présentant les 1ers Famas F1 perçus dans l'Armée Française, donc surement un des tout dernier prototype de PGM:
A l'arrière, on a cette fois un renfoncement bien voyant. Sur la PGM de F1 de 1ère génération, c'est un rond qui le remplacera.
5.2- La PGM pour Montage d'Optiques.

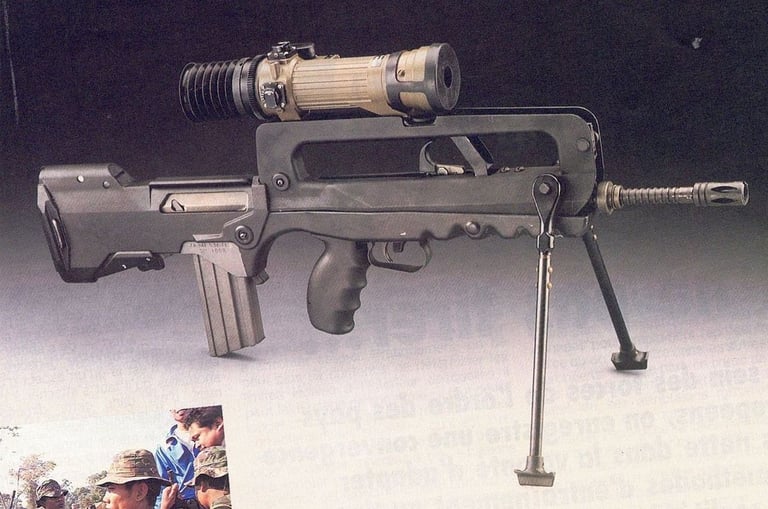

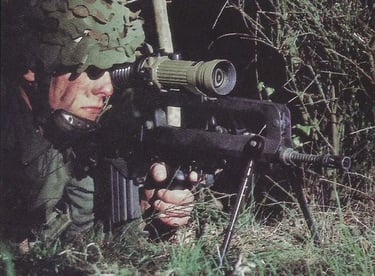

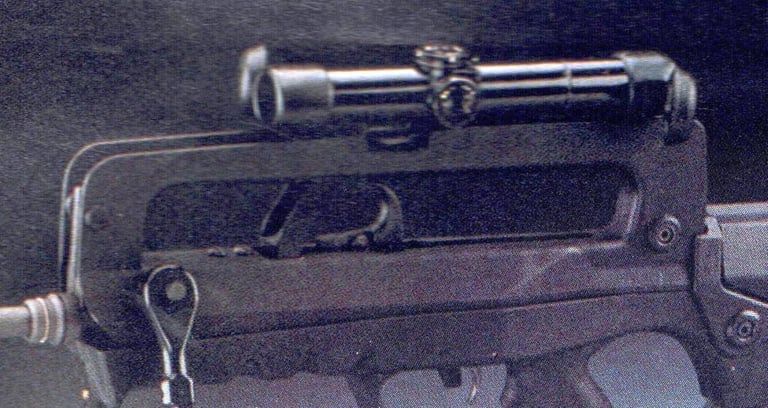

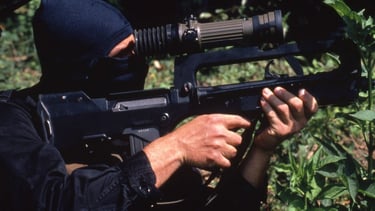

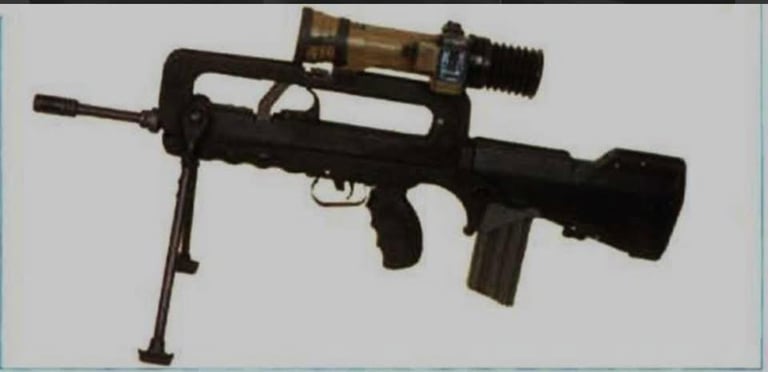

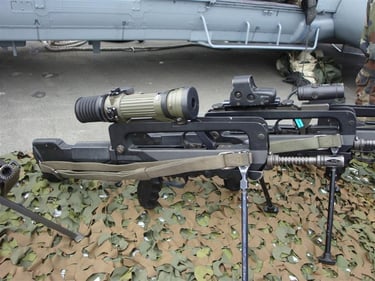

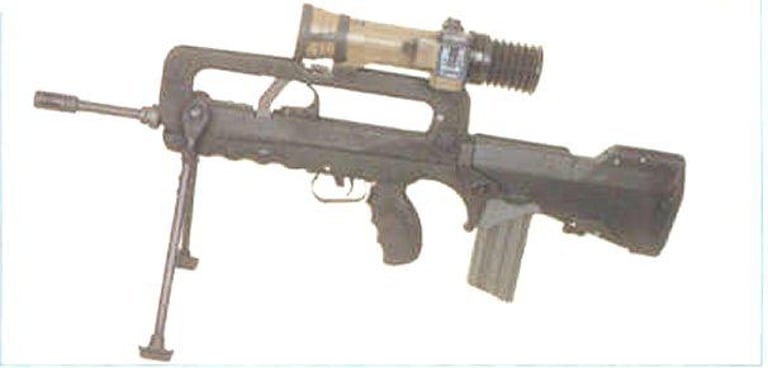

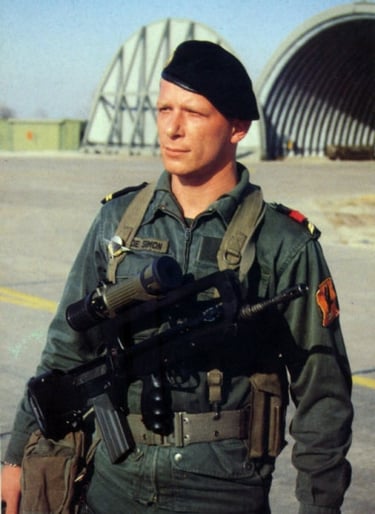

L'"ancètre" de la PGMP si je puis dire. Elle a beaucoup été présentée sur F1 avec une aide à la vision de nuit (OB-50):

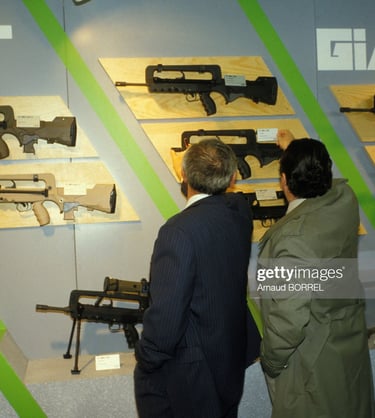

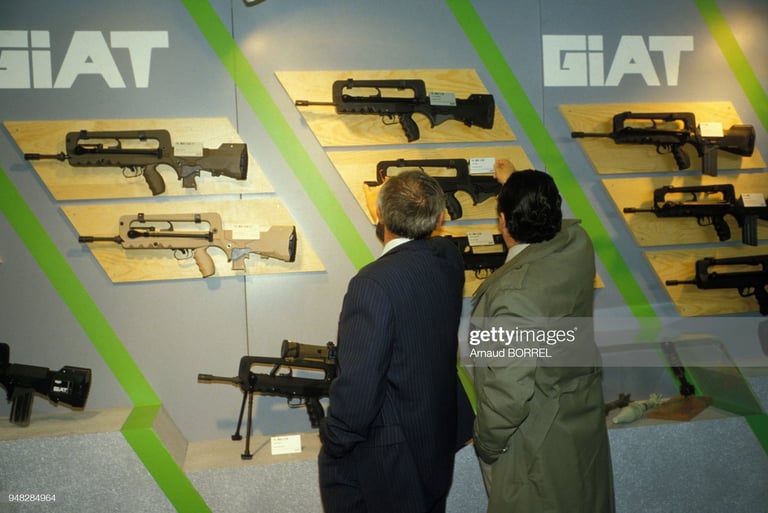

Ici au salon Satory, le famas en bas à gauche du monsieur en costume bleu.
Sur les quelques photos ou elles sont visibles, les noix de bipied sont de 1ère génération.
Pas d'alidade de tir vertical.
Une "jambe" métallique inclinée assez similaire à celle de la PGMP. (ici elle est lisse / sans "créneaux d'assemblage).

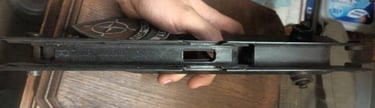

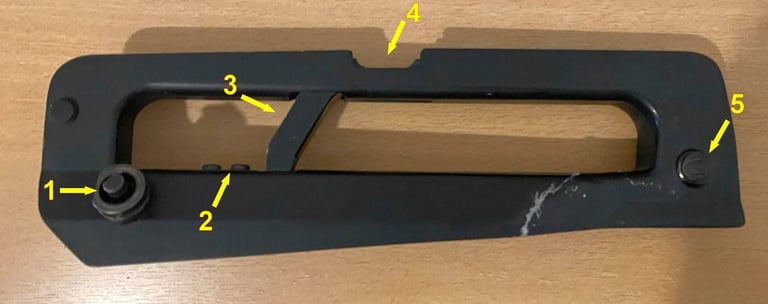

Une fente sur le haut de la PGM pour faciliter l'assemblage de l'optique.
Sur le modèle "A", la goupille d'assemblage de PGM est remplaçé par un boulon ayant une forme très spécifique.
5.2.1- PGM Optique "modèle A".

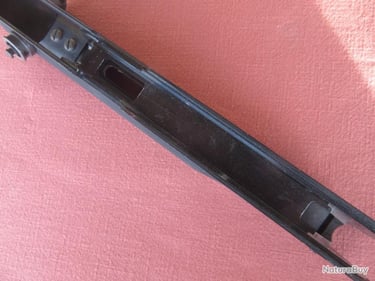

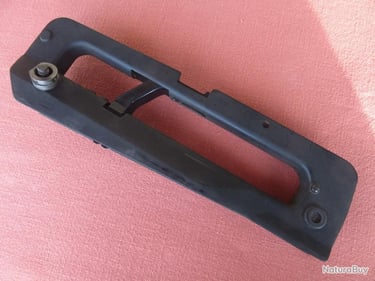

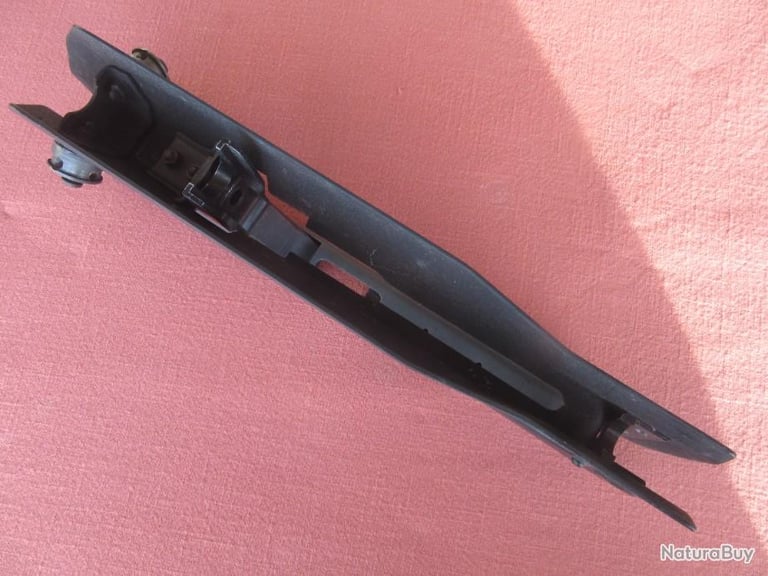

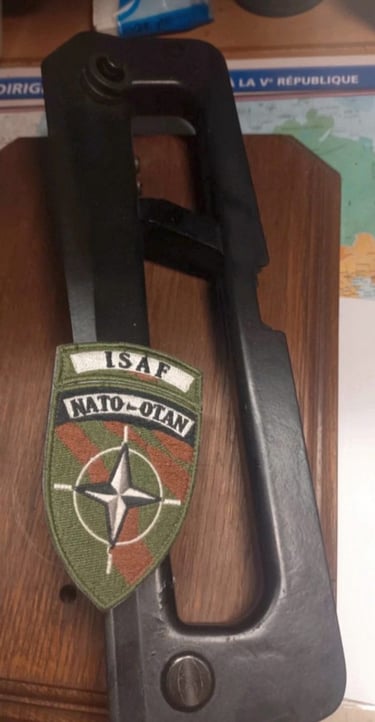

La PGM est en résine et la goupille est remplaçé par un boulon visuellement caractéristique:

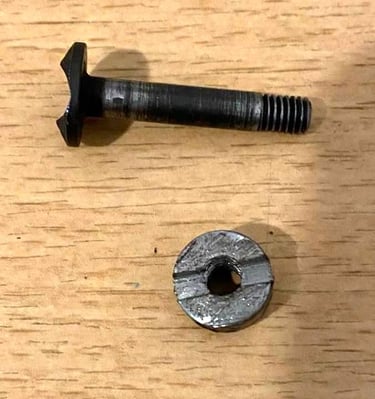

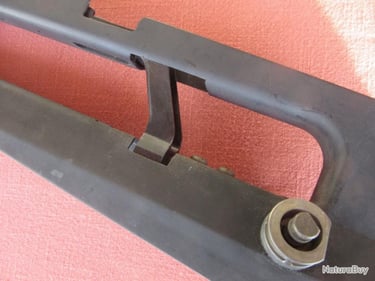

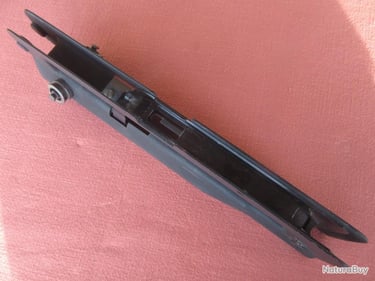

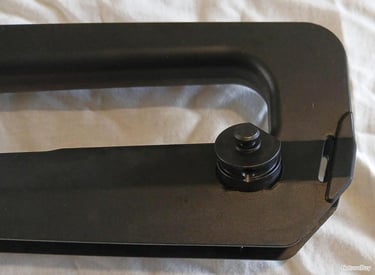

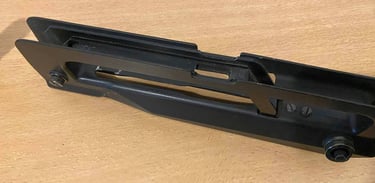

Le fameux boulon (vis + écrou = boulon) qui remplace la goupille:

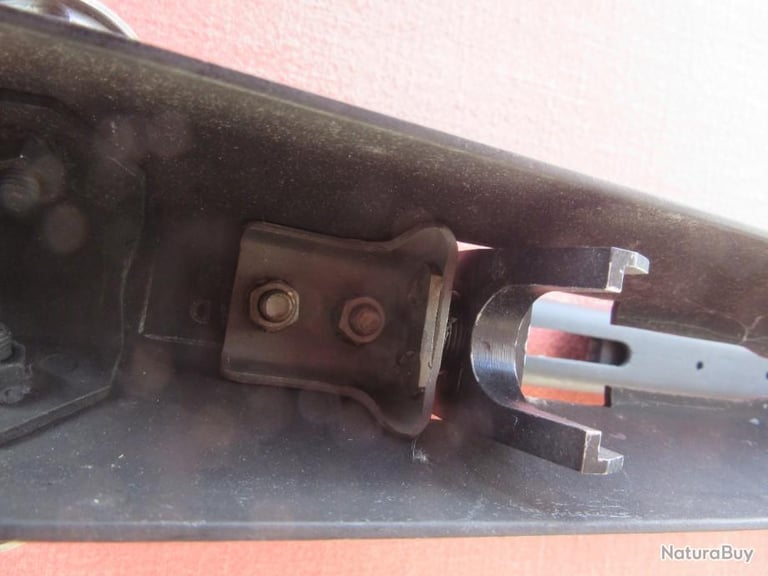

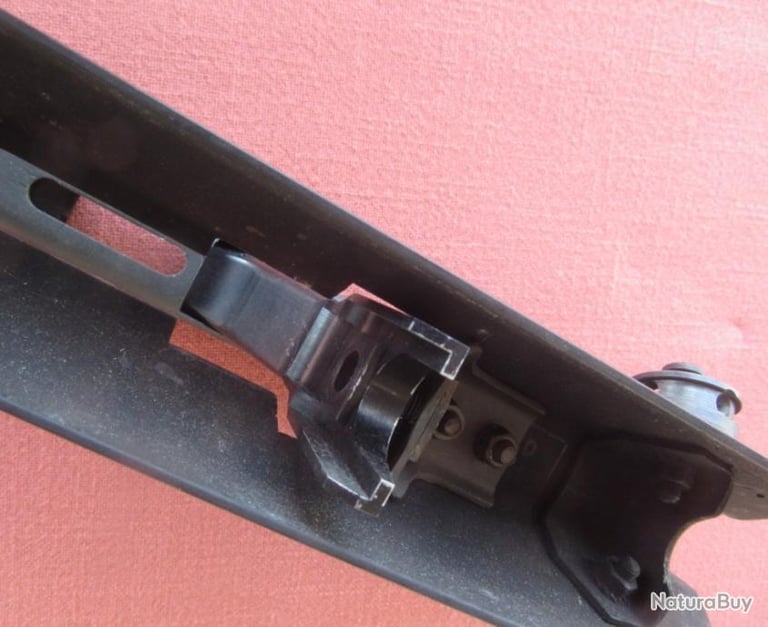

Sur ce modèle, la zone d'insertion de l'écrou de tige-guide est très comparable à celle de la PGMP:

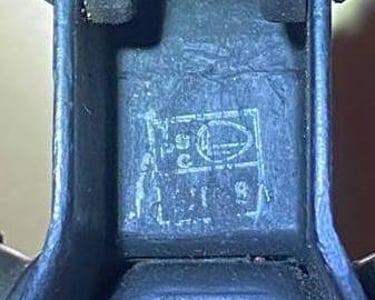

Elle possède des marquages sur l'avant:
Il semble que toutes ces photos ne soient pas que des photos promotionnelles. Du coup elle a peut-être été utilisée dans au moins une unité.
5.2.2- PGM Optique "modèle B".

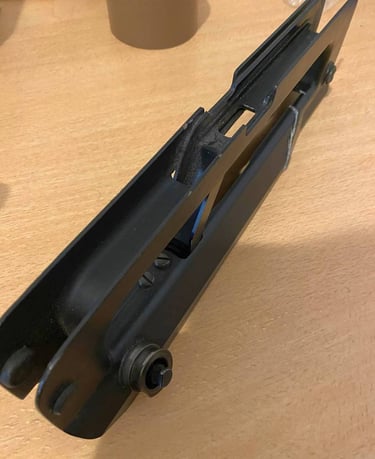

La PGM est en polymère. Notez que les noix de bipied sont toujours ceux de 1ère génération (typique des PGM résine).

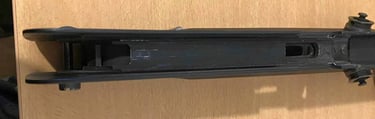

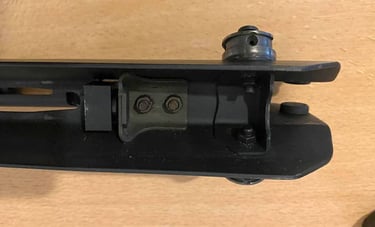

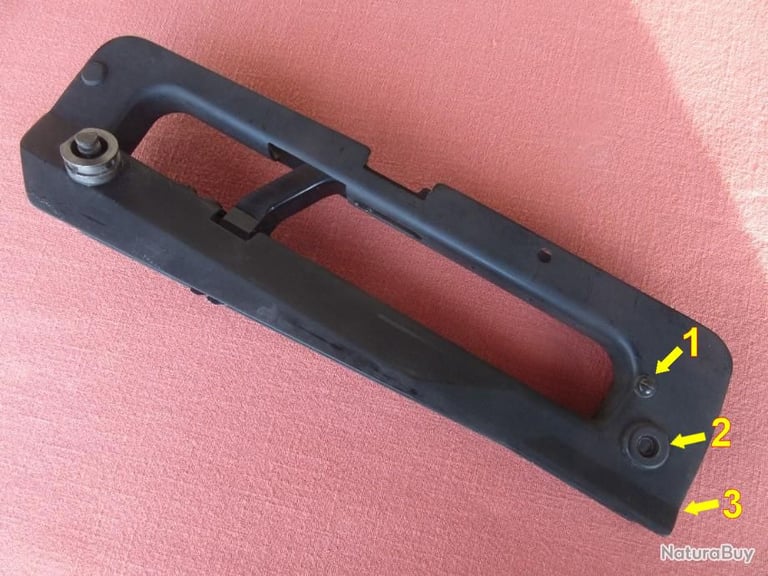

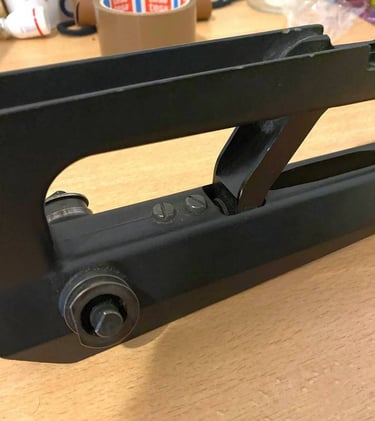

Il y a une vis de chaque coté proche de l’œillet de goupille.
Sur les photos ou la PGM est montée, on a une goupille classique et non le boulon étrange.

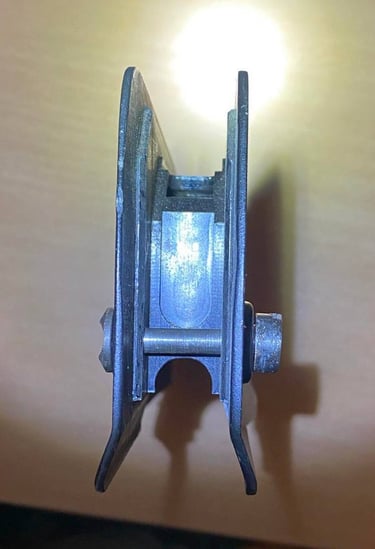

Il n'y a pas d'encoche d'emboitement dans la crosse (typique des PGM polymère).
Galerie photo:

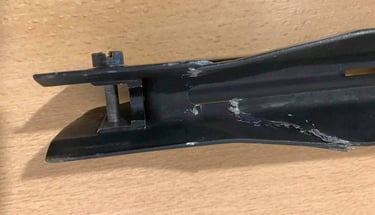

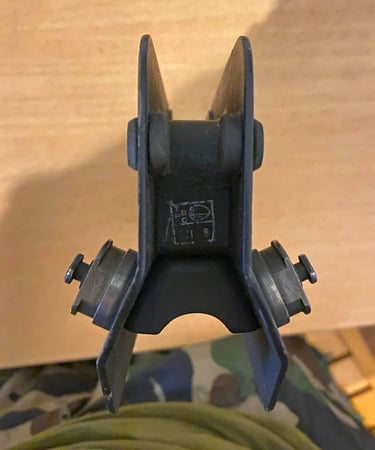

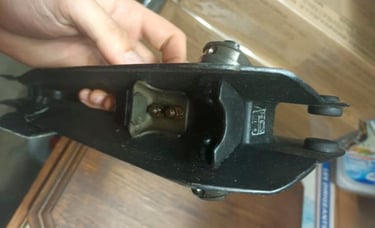

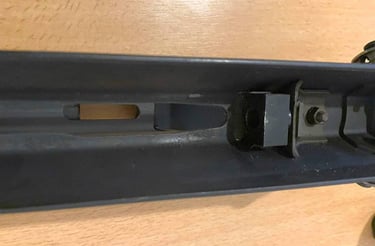

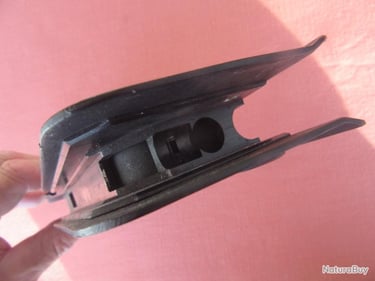

Ce modèle possède un étrier sous la zone d'insertion de l'écrou de tige-guide qui englobera l'avant du tube-enveloppe. Surement pour renforcer encore la stabilité des optiques:
5.2.3- PGM Optique "autres modèles".

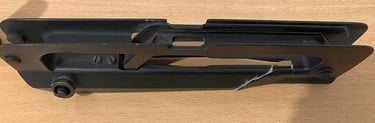

Ceux-là semblent, elles-aussi, être des PGM en polymère mais sans la vis à l'arrière:

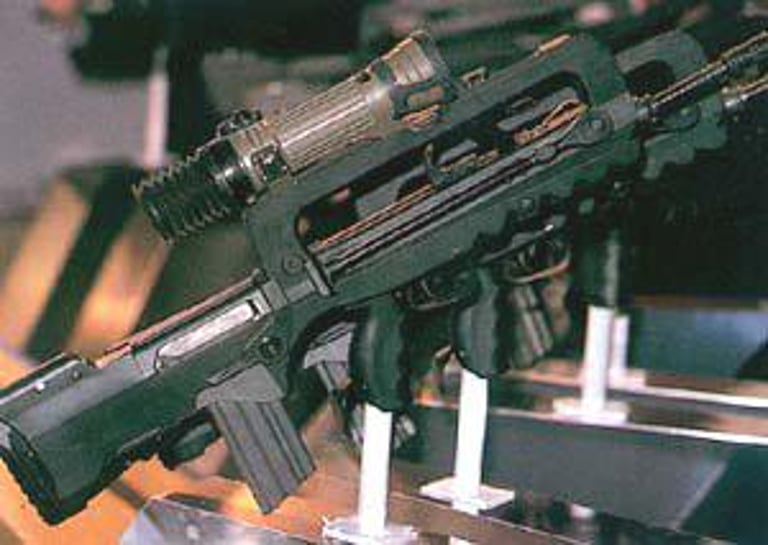

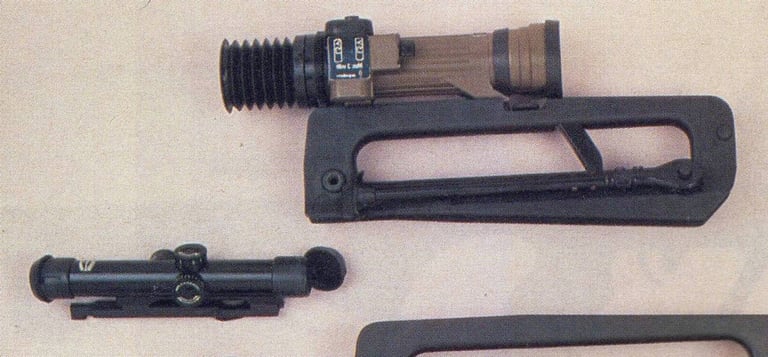

Présentée sur les Famas G1 et G2, elles ne sont pourtant pas adaptées car elles sont toujours avec les tampons sur l'avant(des 2 cotés autour du porte-guidon):

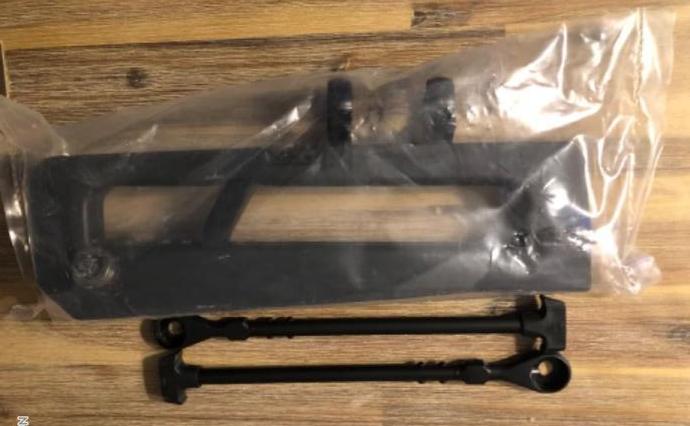

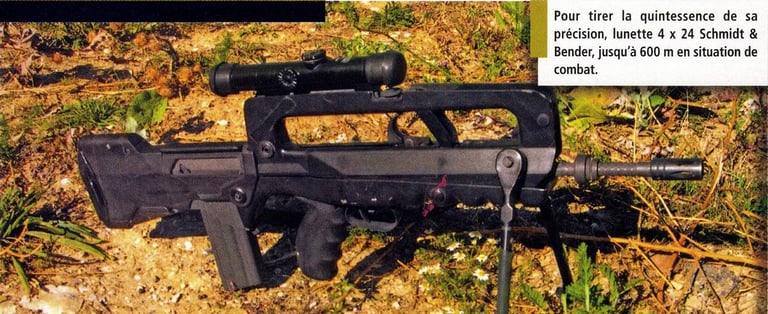

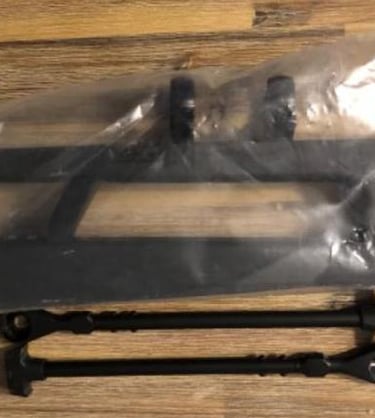

Celle-ci, qui est encore dans son emballage, est fournie d'origine avec 2 anneaux pour lunette de visée.

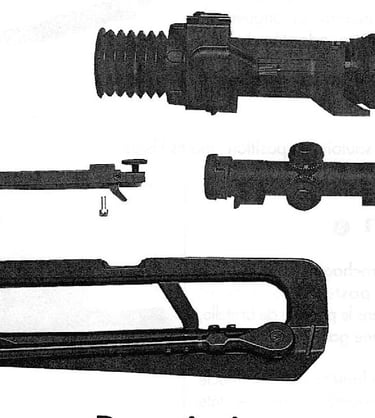

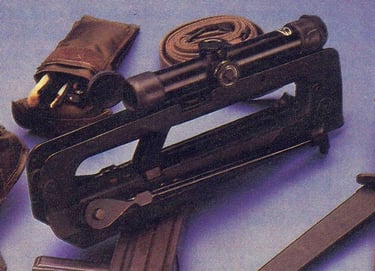

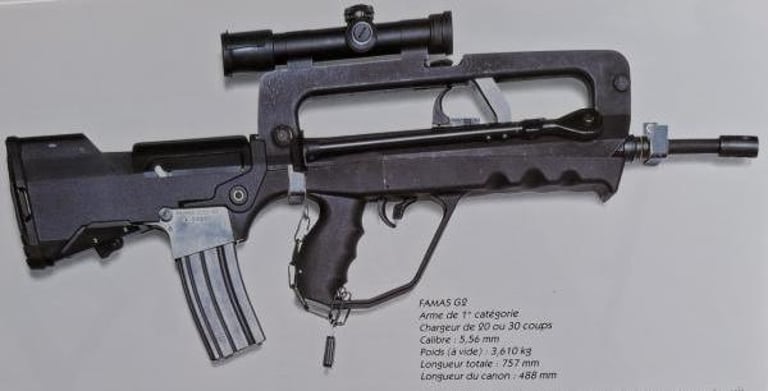

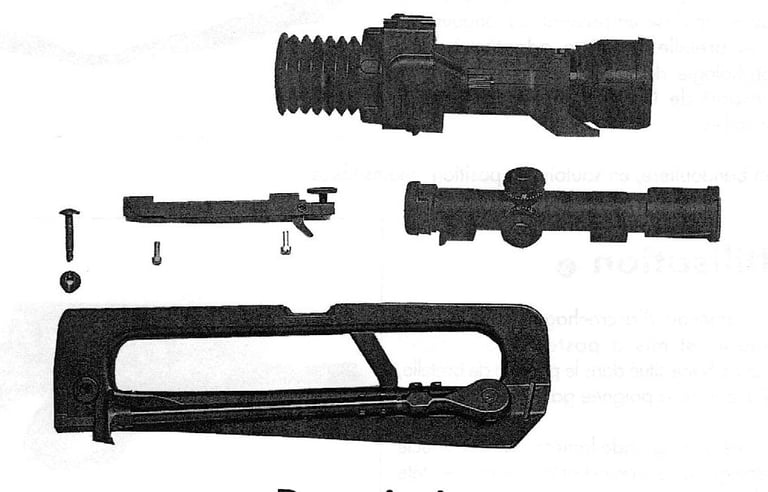

Vu dans un catalogue publicitaire pour le G2, c'est un mixte entre la PGM optique et la PGM à passants de sangle présentée ci-dessous):
Pas de tampons à l'avant, donc c'est bien un modèle pour G1/G2
Un passant de sangle sur l'avant de la PGM. L'image n'est pas de bonne qualité, donc impossible de savoir si c'est un modèle simple ou renforcé.
Notez que le "téton" de fixation de la sangle TTA sur la noix de bipied n'est pas présente (vu qu'il fait doublon avec le passant de sangle).

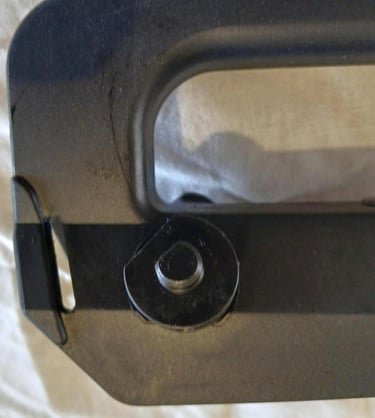

Enfin, une PGM à Passants de Sangle avec une encoche d'origine pour optique mais sans la jambe métallique.
Sans autre photo, impossible de savoir comment se fixe l'optique sur cette PGM malheureusement.
5.3- La PGM à Passants de Sangle.
Il y a plusieurs variantes mais la grosse différence, pour moi, est au niveau de la solidité de la zone "passant de sangle": une 1ère version "simple" (la zone a la même épaisseur que le reste de la PGM) et une 2ème version "renforcée" ou cette zone de passage de sangle possède une surépaisseur.
Elles apparaissent avec la présentation du G1 puis du G2. Ce sont donc des PGM en polymère. Aucune n'a de tampons en caoutchouc à l'avant car le porte-guidon du G1/G2 est différent du F1.
5.3.1- Modèle "simple".
Vu uniquement sur le Famas G1.

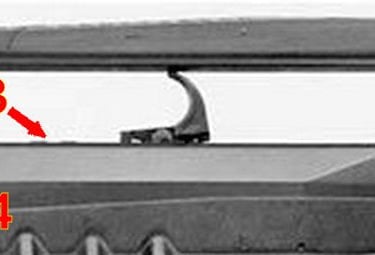

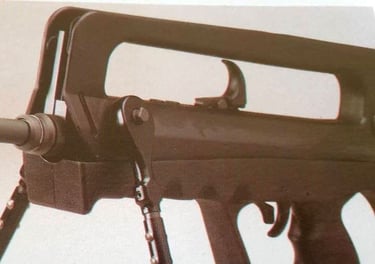

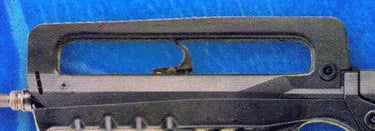

La zone pour passer la sangle à l'avant.
Pas de marque/empreinte là ou on a des tampons autour du porte-guidon sur la version des PGM de F1.
Pas d'alidade de tir vertical.
Avec ou sans bipied.
Coté droit, on voit un renforcement à l'avant là ou on a des tampons sur les PGM de F1. Et coté droit, au mieux, on a une empreinte de moulage:

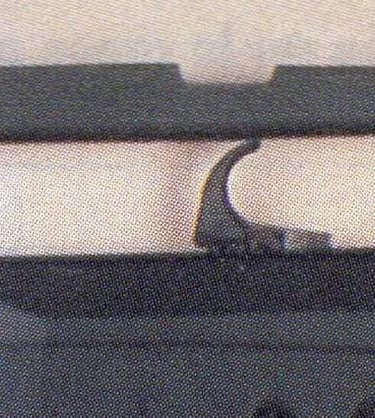

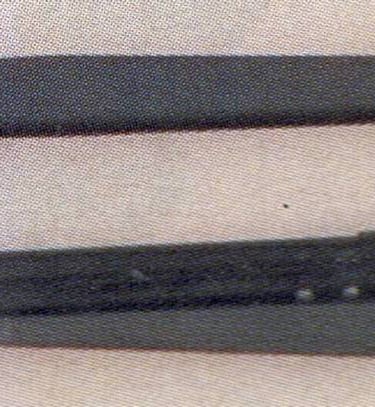

Une variante sans empreinte ou renforcement coté droit à l'avant.

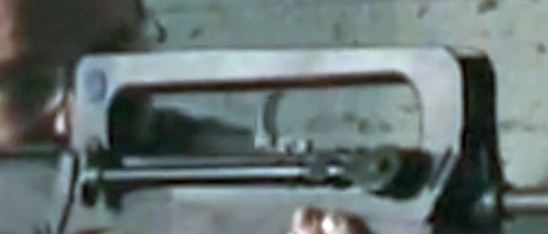

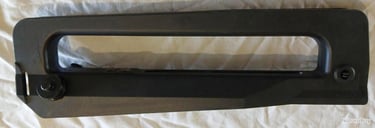

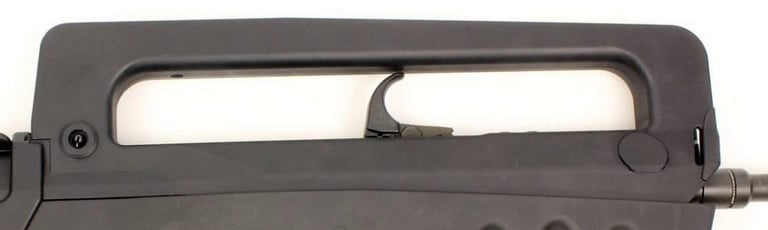

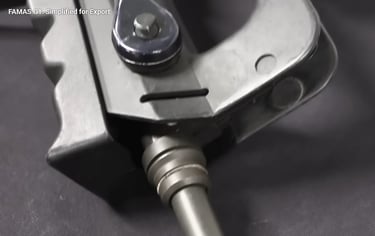

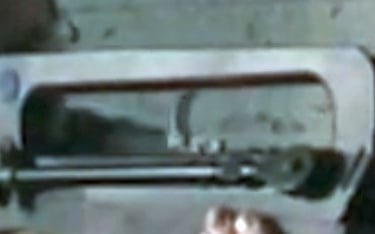

Une variante avec un rond à l'arrière de la PGM. Par contre, vu la qualité de l'image, je ne suis pas sur à 100% que c'est un modèle "simple".

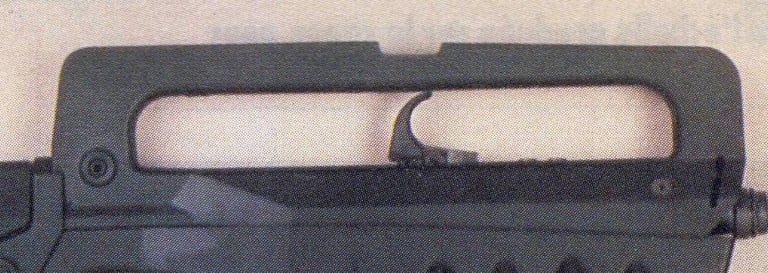

Ce modèle présente une encoche pour monter une optique et pas de bras métallique.
5.3.2- Modèle "renforcé".

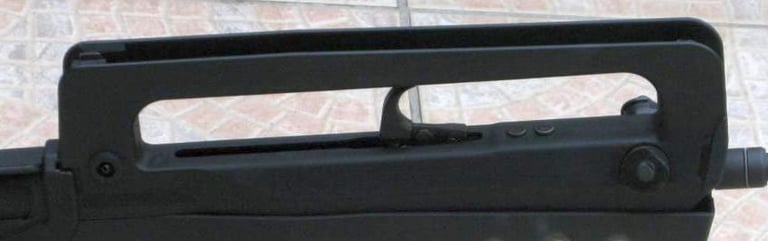

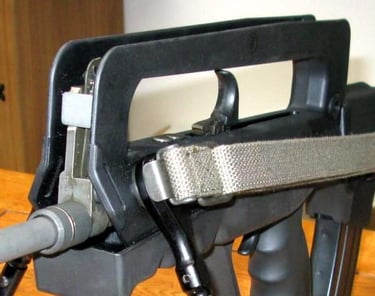

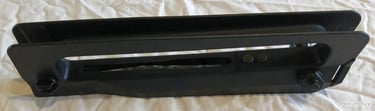

Sur cette photo, on voit bien la zone de passant renforcée par une surépaisseur de matière.
Galerie photos
Pas d'alidade de tir horizontal dans la rainure de PGM ici:

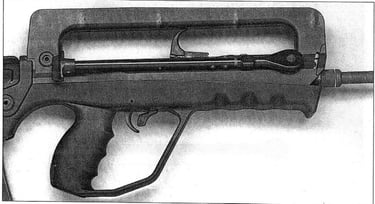

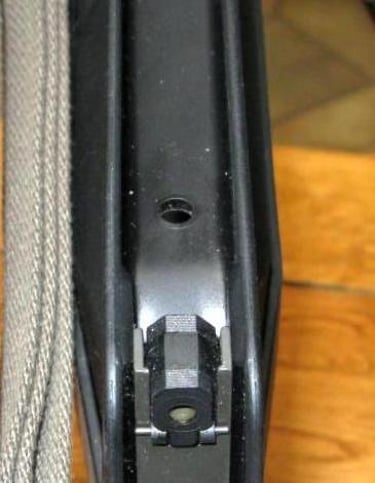

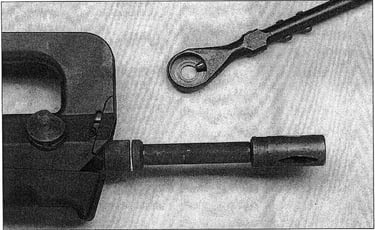

Sur cette variante, on a, semble-t-il, une preçage d'origine. Notez que d'habitude, pour l'alidade de tir tendu, il y a normalement 2 trous de fixation.

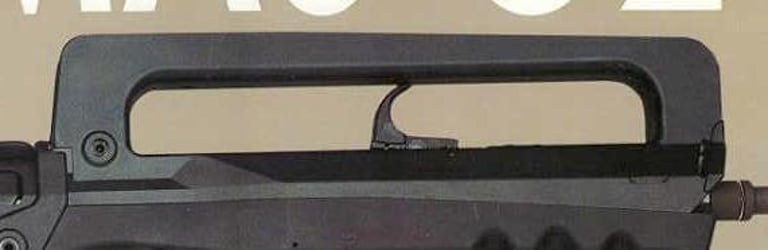

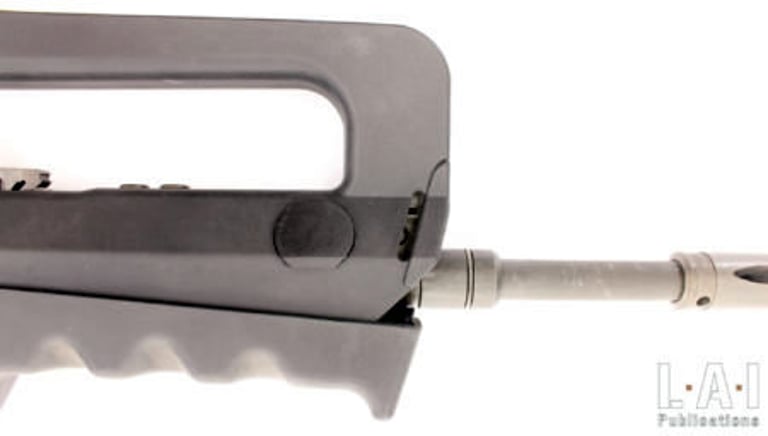

Variante sans bipied sur G1 (1ère photo) et sur G2 (photos du site LAI):

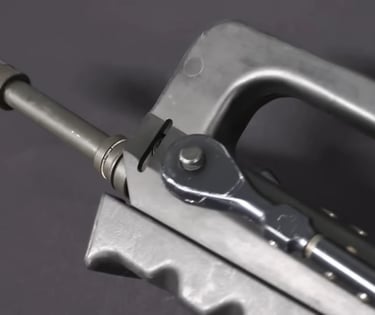

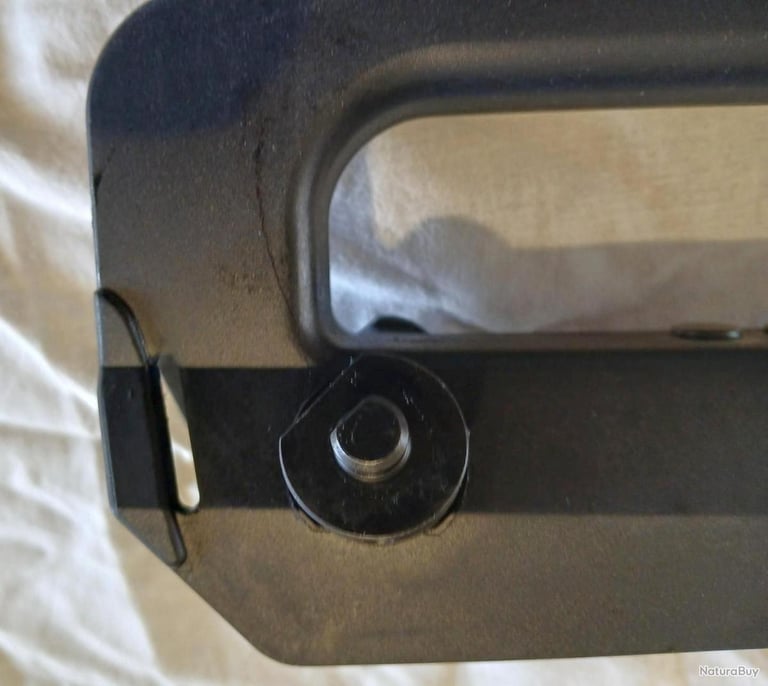

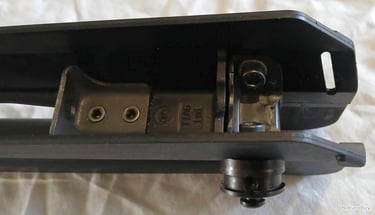

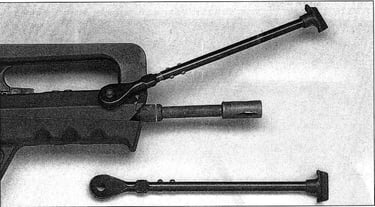

Sur cette variante, les noix de bipied n'ont pas le "téton" de fixation de la sangle TTA. Vu qu'il y a un passant de sangle sur la PGM, ce "téton" de fixation de sangle serait un doublon inutil:
5.4- La PGM "noix de sangle".
Vue uniquement sur une présentation de G1.

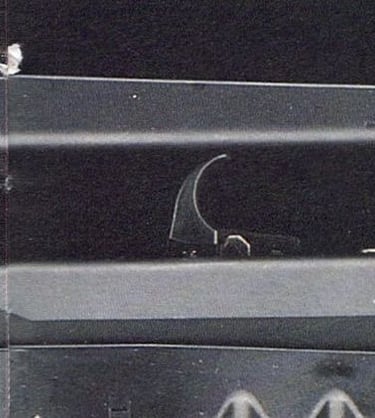

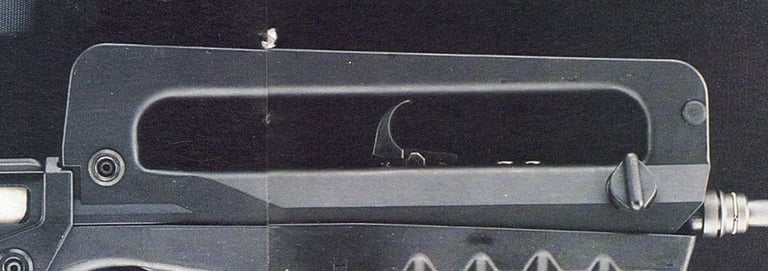

C'est une PGM de F1 en polymère (vu qu'il y a les tampons caoutchouc à l'avant) sauf que les noix de bipieds ont été remplacées par des pièces en forme de passant de sangle.
